Fjernvarme

InduSeal® til reparation af fjernvarmeledninger

InduSeal® er en trykplade i P355GH, der lægges over en utæt svejsesøm eller anden skade på en fjernvarmeledning. Pladen er tykkere end det originale rør og kan forlænge ledningens levetid med mere end 30 år. Udgravningen kan holdes på 2×2 til 5×5 meter pr. 16 meter, og montagen kan ske, mens ledningen er i drift, når den korrekte WPS bruges.

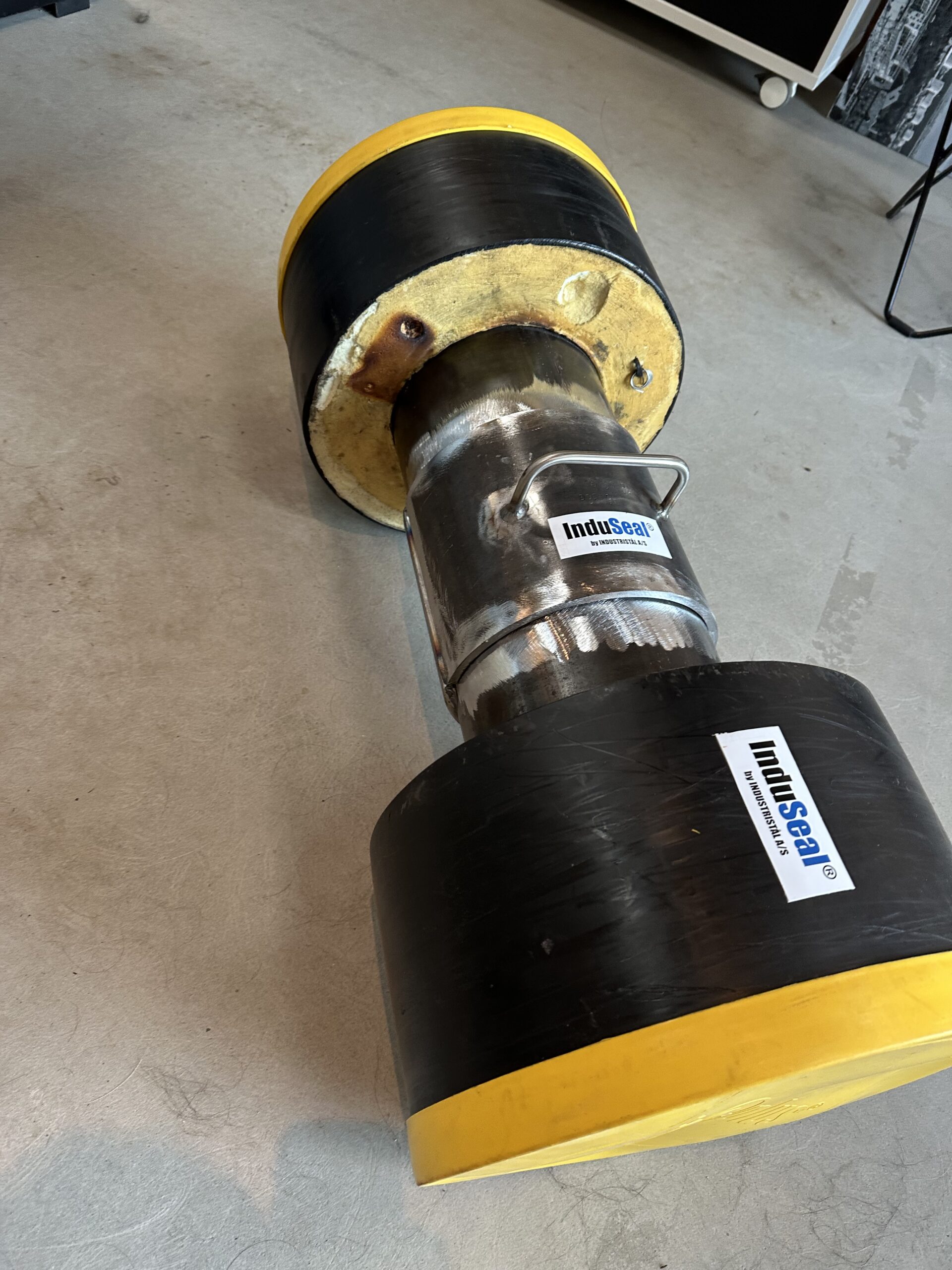

InduSeal-emne med isolering og gule ender

Materiale

P355GH / 1.0473

Stålnorm

EN 10028-2

Design

EN 13941 og EN 13480

Godstykkelse

Over det originale rør

Aksialkraft

Kantsømmen overfører 100 %

Levetid

Mere end 30 år

Udgravning

2×2 til 5×5 m pr. 16 m

Drift

Montage i drift med korrekt WPS

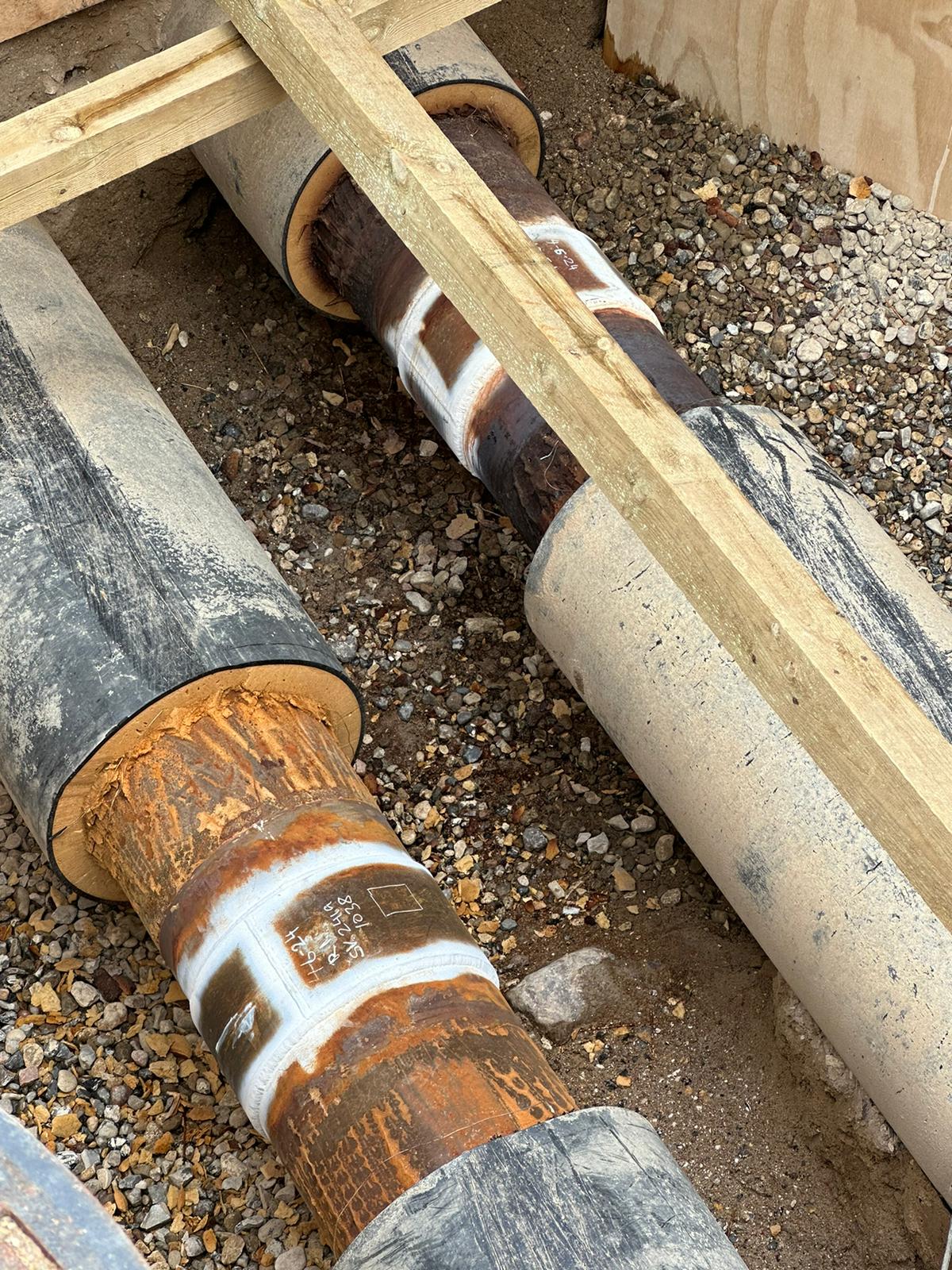

InduSeal-plade svejses over en skade på en fjernvarmeledning
Princip: en plade lagt over røret, hvor skaden sidder

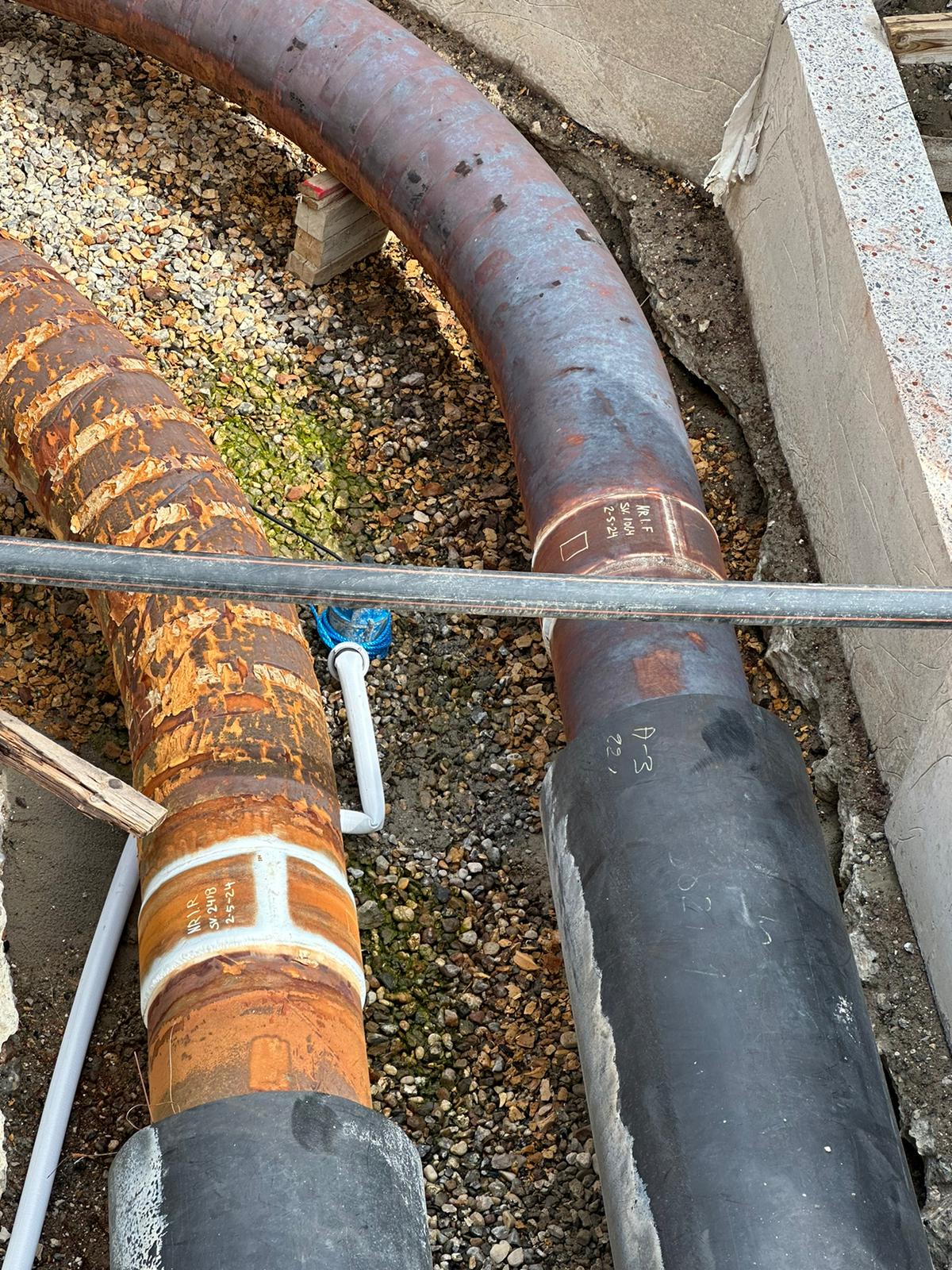

Præisoleret fjernvarmerør i grav med ny coating

Problemet

Ældre fjernvarmeledninger bliver utætte i svejsesømmen, eller godset tæres lokalt. En klassisk reparation skifter en rørsektion og kræver en lang udgravning. I by og på transmissionsledninger er gravning og nedlukning ofte den dyre del af opgaven.

Levetid

Ifølge produktflyeren kan InduSeal forlænge fjernvarmeledningens levetid med mere end 30 år, når godstykkelse, projektering og en forudsat korrosionshastighed holder. En plade med passende gods lægges over den utætte svejsesøm eller skaden. Selv ved koncentreret korrosion mellem rør og plade sigter dimensioneringen mod en resttykkelse mindst som det originale rør. Tallet er et projekteringsgrundlag fra flyeren — ikke en garanti for hvert tracé.

Løsningen

Princip: en plade lagt over røret, hvor skaden sidder

Pladen er i trykstål P355GH / 1.0473 efter EN 10028-2 og har højere flydespænding end et normalt fjernvarmerør, så den ikke ændrer ledningens statik. Godstykkelsen er større end det originale rør, og kantsømmen kan overføre rørets aksialkræfter 100 %. InduSeal er designet i overensstemmelse med EN 13941 og EN 13480.

P355GH-trykbeholderstål — materiale, ikke systemgodkendelse

InduSeal® skæres i P355GH / 1.0473. Det er kedel- og trykplade efter EN 10028-2, ikke S355 og ikke P355NH. Pladen leveres med materialesporbarhed og typisk EN 10204/3.1. PED 2014/68/EU gælder trykbærende udstyr; at stålet er en trykbærende kvalitet er ikke det samme som en PED-overensstemmelsesvurdering af reparationen. Svejsning, WPS/WPQ, beregningsgrundlag, tryk, temperatur og NDT følger det konkrete anlæg og den projekterende. Kemi, tykkelsesafhængig mekanik og leveringsinterval ligger på P355GH-materialesiden.

  • P355GH / 1.0473 efter EN 10028-2 — attest på pladen
  • EN 10204/3.1 som standard; 3.2 kun når den er bestilt før låsning
  • WPS for svejsning på vandfyldt rør er en forudsætning — ikke et generelt løfte
  • Ingen påstand om PED-godkendt reparationssystem uden dokumenteret modul

Udgravning og økonomi

I stedet for at grave hele ledningen op kan huller på 2×2 til 5×5 meter pr. 16 meter være nok. Det begrænser både gravearbejdet og forstyrrelsen omkring tracéet og passer til by og følsomme områder. Flyeren sammenligner med udskiftning af lange rørsektioner og angiver, at reparationsomkostningen kan reduceres med over 50 %, fordi der bruges mindre arbejdskraft, færre materialer og kortere tid — under forudsætning af et sammenligneligt tracé. Pladen kan lægges ind i den muffeplan, I alligevel kører, også forebyggende på de strækninger, hvor flest utætheder er registreret.

  • 2×2 til 5×5 meter pr. 16 meter i stedet for hele tracéet
  • Over 50 % lavere reparationsomkostning end udskiftning af lange sektioner
  • Kan samles med mufferenovering, også forebyggende

Montage under drift

InduSeal-plade svejses over en skade på en fjernvarmeledning

InduSeal kan monteres, mens fjernvarmeledningen er i drift. Det kræver den korrekte svejsespecifikation (WPS) for svejsning på vandfyldte og tryksatte rør. Så undgår værket nedetiden. Ledningen kan blive i drift under installationen, når den WPS bruges.

  • Montage på vandfyldt og tryksat rør, når WPS tillader det
  • Oplys diameter, godstykkelse, driftstryk og temperatur
  • Attest på pladen aftales, når stålet er bestilt

Hvor det bruges

InduSeal bruges som fast reparationsmetode hos et af Danmarks største fjernvarme-transmissionsselskaber. Selskabet forlænger levetiden på ældre ledninger uden omfattende udgravninger. Resultatet er bedre integritet på ledningerne og færre omkostningstunge nedlukninger. Metoden forlænger de rør, der allerede ligger, og mindsker behovet for nye materialer og jordarbejde.

Forespørgsel

Skriv virksomhed, kontakt, rørets mål, skadens art, antal og hvor ledningen ligger. Upload tegning eller foto, hvis I har det. Forespørgslen får kategorien InduSeal hos INDUSTRISTÅL A/S, så den kan følges fra henvendelse til tilbud.

Forespørgsel

Teknisk forespørgsel på InduSeal®

Oplys diameter, godstykkelse, tryk, temperatur, skade og lokation. Tegning kan uploades.

Ofte stillede spørgsmål

Hvad er InduSeal?

En trykplade i P355GH / 1.0473 efter EN 10028-2. Den lægges over en utæt svejsesøm eller anden skade på en fjernvarmeledning. Pladen er designet efter EN 13941 og EN 13480 og er tykkere end det originale rør.

Kan pladen svejses, mens ledningen er i drift?

Ja, når den korrekte svejsespecifikation (WPS) tillader svejsning på det vandfyldte og tryksatte rør. Så kan ledningen blive i drift under montagen.

Hvor lang levetid giver reparationen?

Flyeren angiver mere end 30 år, når godstykkelse, projektering og korrosionshastighed holder som forudsat. Det er ikke en garanti for hvert tracé. Dimensionering og WPS afgør, hvad det konkrete anlæg kan dokumentere.

Er InduSeal® PED-godkendt?

P355GH er en trykbærende kvalitet efter EN 10028-2. Det er ikke det samme som en PED-overensstemmelsesvurdering af reparationen. Projektering, WPS og eventuel notified body følger anlægget.

Hvilket stål er InduSeal® skåret i?

P355GH / 1.0473 efter EN 10028-2. Kemi, mekanik og leveringsinterval ligger på P355GH-materialesiden. Produktet og montagen beskrives her.

Hvad skal jeg sende med?

Diameter, godstykkelse, driftstryk, temperatur, skadetype, antal og hvor ledningen ligger. Tegning eller foto kan uploades. Virksomhed, kontakt, e-mail og telefon hører med.
